Koje su različite vrste konektora solarnih ploča?

Sadržaj
1. Što su konektori solarne ploče?
2. Zašto su konektori važni za solarne panele?
3. Koje se vrste konektora koriste za solarne panele?
4. Razlike između različitih solarnih konektora
5. Primjene solarnih konektora
6. Kako spojiti žice solarnog konektora





1. Što su konektori solarne ploče?

Konektori solarne ploče su uređaj koji se koristi za uspostavljanje sigurnog i pouzdanog električnog priključka između solarnih panela. Oni također povezuju solarne ploče i druge komponente fotonaponskog sustava, poput pretvarača, kontrolera naboja i baterija. Konektori solarne ploče osiguravaju učinkovit prijenos energije i minimiziraju bilo koji gubitak snage u sustavu.





2. Zašto su konektori važni za solarne panele?

2.1. Učinkovitost zaštite
Konektori su presudni za sustave solarnih ploča kako bi se osigurala električna učinkovitost, sigurnost, otpornost na vremenske uvjete, skalabilnost, jednostavnost ugradnje i održavanje i kompatibilnost između komponenti. Oni minimiziraju gubitke snage i održavaju ukupnu učinkovitost sustava pružajući sigurnu i pouzdanu vezu između solarnih panela i drugih komponenti u ravnoteži sustava.



2.2. Zaštita
Oni sprečavaju potencijalne opasnosti, poput lučenja ili kratkih spojeva, i pomažu izdržati uvjete okoliša, poput UV zračenja, ekstremnih temperatura i vlage. Visokokvalitetni priključak trebao bi trajati život solarnog PV sustava (otprilike 25 do 30 godina).

2.3. Fleksibilna konfiguracija
Konektori pomažu lako proširiti solarne nizove i omogućiti serije ili paralelne konfiguracije, omogućujući fleksibilni dizajn sustava. Pojednostavljuju instalaciju, održavanje i kompatibilnost s različitim brendovima i komponentama solarnih ploča.





3. Koja vrsta priključka koristi se za solarne panele?

3.1. MC4

MC4 je trenutni industrijski standard za sustave solarnih ploča, pružajući pouzdanu i sigurnu vezu između solarnih panela i drugih komponenti PV sustava. Oni su otporni na vremenske uvjete, otporni na UV i izdržljivi su u oštrom vremenu. Oni osiguravaju stabilnu vezu tijekom cijelog života solarnog niza.
Značajke
Sigurnost: ima muške i ženske verzije, osiguravajući pravilnu vezu i izbjegavanje obrnute polariteta.
Trajnost: Sposoban je izdržati život solarnog PV sustava (otprilike 25 do 30 godina).
Jednostavnost upotrebe: ima jednostavan mehanizam za guranje i zaključavanje, pružajući sigurnu vezu i smanjujući rizik od slučajnog prekida.
Kompatibilnost: Kompatibilno s raznim solarnim panelima, lako se instalirati i održavati.





3.2.y Branch Connector
Priključak Y Branch-a je višenamjenski konektor grana koji može podijeliti glavnu liniju snage na više grana, od kojih svaki može biti pojedinačno spojen na različita opterećenja ili uređaje.

Značajke
Dizajn višestrukih grana: Y Branch priključak može podijeliti glavnu liniju snage na više grana, od kojih svaka može biti pojedinačno spojena na različita opterećenja ili uređaje.

Velika struja i visokonaponski nosački kapacitet: Y Branch priključak mora imati dovoljan napon i strujni kapacitet za nošenje da bi se nosio s visokom izlazom snage u sustavu za proizvodnju solarne energije.
Priključnost: Općenito ima dizajniranje koji se može priključiti, koji je prikladan za instalaciju i održavanje, omogućavajući brzo povezivanje i isključenje, pojednostavljujući postupak instalacije i održavanja sustava.





3.3.T4 Konektor

T4 konektori su druga vrsta priključka solarnih ploča koje je razvio Amphenol Industrial Solar Technologies. Kao alternativa MC4, oni imaju određena poboljšanja u sigurnosti i jednostavnosti upotrebe. T4 konektori imaju dizajn bez niti koji omogućava brzu i jednostavnu instalaciju i prekid veze. Ne zahtijevaju specijalizirane alate. U usporedbi s MC4, T4 također ima veću struju nošenja i bolju izdržljivost.
Značajke
Brza instalacija: Dizajn bez niti omogućuje brzu i jednostavnu instalaciju i isključenje.
Visoka struja nosača: ima veću struju nosača i bolju izdržljivost od MC4.



3.4.Tyco Solarlok

Tyco Solarlok konektori su specijalizirani solarni priključci proizvedeni od TE Connective (ranije Tyco Electronics). Solarlok konektori koriste rodno neutralan dizajn koji omogućuje da se bilo koja dva konektora pare bez potrebe za muškim i ženskim komponentama. Kompatibilni su s raznim veličinama žica i imaju mehanizam za zaključavanje za dodatnu sigurnost. Ovi se konektori široko hvale zbog svojih visokokvalitetnih materijala i trajnosti. Oni također imaju izvrsnu otpornost na okolišne čimbenike kao što su UV zračenje, ekstremne temperature i vlaga.
Značajke
Protemljeno vrijeme: Može izdržati visoke temperature, UV zračenje i druge ekstremne uvjete.
Sigurnost: Koristi tehnologiju presijecanja kako bi stvorio sigurnu vezu i dostupan je u raznim vrstama, uključujući muške i ženske konfiguracije.



3.5.Radox

Radox priključak, koji je proizveo Huber+Suhner, još je jedan solarni priključak koji se obično koristi u fotonapojskoj industriji. Radox konektori koriste tehnologiju za premiskanje kako bi stvorili sigurnu vezu i dostupni su u raznim vrstama, uključujući muške i ženske konfiguracije.
Značajke
Otpornost na vremenske uvjete: Može izdržati visoke temperature, UV zračenje i druge ekstremne uvjete.
Sigurnost: Upotrijebite tehnologiju za prelazak kako biste stvorili sigurnu vezu i dostupne su u raznim vrstama, uključujući muške i ženske konfiguracije.



4. Razlike između različitih solarnih konektora
Usporedba različitih vrsta priključka pružit će vam bolje razumijevanje njihovih sličnosti i razlika pri izgradnji solarnog sustava. U donjoj tablici razmotrit ćemo razna razmatranja.

4.1. Osnovne uporabe i bitne razlike u vrsti
MC4: To je industrijski standardni priključak za sustave solarnih ploča. Uglavnom se koristi za uspostavljanje pouzdane i sigurne veze između solarnih panela i drugih komponenti fotonaponskog sustava. To je osnovna komponenta veze.
Y-Branch Connector: To je u osnovi kombinirani priključak. Njegova je funkcija podijeliti solarni kabel na dvije paralelne veze. Obično se koristi s priključcima kao što je MC4 za pojednostavljenje ožičenja više ploča. To nije osnovna komponenta veze.
T4 Priključak: Priključak solarnog ploča razvijen od strane Amphenol Industrial Solar Technologies koji može zamijeniti MC4 i izravno preuzeti zadatak povezivanja komponenti poput solarnih panela.
Tyco Solarlok: Priključak proizveden od strane TE povezivanja posebno za solarno polje, koji uspostavlja veze između komponenti solarnih sustava.
Radox: proizveden od Huber + Suhner, također je uobičajeni solarni priključak u fotonapojskoj industriji. Ima iste funkcije kao i ostale vrste i odgovoran je za povezivanje komponenti solarnih sustava.

4.2. Razlike u značajkama dizajna
Polarnost povezivanja
MC4: Postoje muške i ženske verzije kako bi se osigurala ispravna veza i izbjegla obrnutu polarnost.
Tyco Solarlok: S rodno neutralnim dizajnom, bilo koja dva konektora mogu se upariti bez razlikovanja muškaraca i ženki.
T4 Connector, Radox: Slično MC4, ima muške i ženske konfiguracije.
Način instalacije
MC4: Ima jednostavan mehanizam za guranje i zaključavanje.
T4 priključak: To je dizajn bez niti koji omogućava brzu i jednostavnu instalaciju i isključenje bez potrebe za posebnim alatima.
Tyco Solarlok, Radox: Oboje koriste tehnologiju za preskakanje kako bi uspostavili sigurnu vezu.

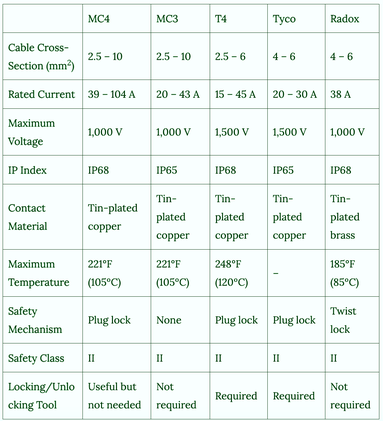

4.3. Razlike u karakteristikama performansi
Trenutni nosiv kapacitet
T4 priključak: ima veću struju nošenja od MC4.
MC4, Tyco Solarlok, Radox Dokumenti ne spominju informacije o usporedbi strujnog nosača jedni s drugima.
Izdržljivost
MC4: Može održavati život solarnog fotonaponskog sustava oko 25 do 30 godina.
T4 priključak: tvrdi da ima bolju trajnost od MC4.
Tyco Solarlok, Radox: Oboje naglašavaju da mogu izdržati visoke temperature, ultraljubičasto zračenje i druge ekstremne uvjete i imati dobru otpornost na vremenske prilike, ali ne uspoređuju stupanj izdržljivosti s MC4 i T4.



4.4. Ostale razlike
Kompatibilnost
MC4: Kompatibilno s raznim solarnim modulima, lako se instalira i održava.
Y-Branch Connector: Obično uparen s MC4 konektorom za stvaranje paralelnog kruga.
T4, Tyco Solarlok, Radox: Ne ističete informacije vezane uz opsežnu kompatibilnost s drugim modulima.
Primjenjivi scenariji
MC4: Kao industrijski standard, široko se koristi.
Y-Branch Connector: Uglavnom se koristi u stambenim ili malim sustavima, pruža fleksibilnu konfiguraciju i preferira se u scenarijima gdje se paralelno ožičenje koristi za smanjenje utjecaja zasjenjenja.
T4, Tyco Solarlok, Radox: Dokument se ne fokusira na njihove specifične scenarije aplikacije i oni su općenito primjenjivi na opću solarnu energijuveze.



5. Primjena solarnih konektora
Kao ključna komponenta u sustavima za proizvodnju solarne energije, solarni konektori igraju važnu ulogu u osiguravanju da se solarna energija može sigurno i pouzdano prenijeti i koristiti.



Područja primjene
1) Solarne fotonaponske elektrane
Velike solarne elektrane obično se sastoje od stotina ili čak tisuća fotonaponskih modula. Konektori su ključni za stabilnost prijenosa snage i učinkovitosti sustava.
2) Distribuirani sustavi za proizvodnju fotonaponskih energija
Distribuirani fotonaponski sustavi često se instaliraju na stambenim krovovima ili komercijalnim zgradama. Praktičnost i pouzdanost konektora ključni su za rad sustava12. 3) Punjenje gomile i fotonaponski priredi
Konektori gomile solarnog punjenja i fotonaponskih podloga ne koriste se samo za pristup napajanju, već i za povezivanje fotonaponskih modula i opreme za punjenje









6. Kako spojiti žice solarnog konektora

Ožičenje solarnih ploča je tehnički posao. Slijede koraci za ožičenje solarnih ploča, uzimajući MC4 priključak kao primjer:



6.1. Povezivanje i prekrivanje MC4 konektora

1. Prikupite potrebne alate: Potreban vam je žičani striptizet, alat za prelazak dizajniran posebno za MC4 solarne konektore, MC4 konektore (muške i ženske) i odgovarajuće solarne žice.

2. Isključite sustav: Prije nego što započnete, provjerite je li solarni sustav isključen kako bi se izbjegle električne opasnosti.

3. Stripite izolaciju žice: pomoću žičanog striptizeta pažljivo traka oko 1 cm (0. 4 inča) izolacije s kraja solarne žice kako biste izloženi metalni vodič.

4. Sastavite priključak: gurnite odgovarajuće kućište MC4 konektora (muško ili žensko) na jedan kraj uništene žice. Obavezno kliznite na vodootporni poklopac za brtvljenje i metalnu bravu.

5. Pripremite alat za prelazak: Otvorite alat za prezanje i umetnite MC4 Crimp Pin (muško ili žensko) u određeni utor.

6. Crimp Priključak: Umetnite oduzet kraj žice solarnih ćelija u pin za prekrivanje. Stisnite ručicu alata za prekrivanje čvrsto da pritisnete iglu na žicu, stvarajući snažnu i sigurnu vezu. Otpustite ručicu i izvadite pin za crimp iz alata. Nježno povucite žicu kako biste osigurali siguran pregib.

7. Umetnite pin za kućište u kućište konektora: gurnite pin u kućištu MC4 konektora dok ne klikne na svoje mjesto, osiguravajući sigurnu vezu.

8. Sastavite priključak: Pomaknite vodootpornu brtvu i metalno zaključavanje prema kućištu priključka. Zategnite žlijezdu brtve na kućište priključka kako biste stvorili vodootpornu brtvu.

9. Ispitajte vezu: Jednom kada je prekriveni solarni priključak čvrsto spojen na žicu, spojite ga na odgovarajući priključak na drugoj solarnoj žici (muškarac na žensku ili obrnuto). Konektori bi trebali kliknuti zajedno, što ukazuje da je veza sigurna.



6.2. Zaključavanje i otključavanje

Zaključavanje i otključavanje solarnih konektora presudno je za osiguravanje sigurne veze u solarnom sustavu. Većina solarnih konektora, poput MC4 konektora, dizajnirana je s ugrađenim mehanizmom zaključavanja kako bi se spriječilo slučajno isključivanje i održavanje pouzdane električne veze.

Zaključavanje solarnog priključka: Pri spajanju solarnog priključka jednostavno poravnajte muške i ženske konektore i gurnite ih zajedno. Čut ćete klik, što ukazuje na to da je mehanizam zaključavanja angažirao. Ugrađeni mehanizam za zaključavanje sprječava da se priključak slučajno povuče, osiguravajući stabilnu vezu tijekom rada sustava.

Otključavanje solarnog konektora: za odvajanje MC4 solarnog priključka, potreban vam je poseban alat za otključavanje nazvan MC4 alat za isključivanje ili MC4 ključ. Ostale vrste konektora mogu imati svoje posebne alate za otključavanje. Ovi alati mogu otključati mehanizam za zaključavanje i sigurno odvojiti priključak bez oštećenja.



Sažetak
1. Konektori solarne ploče osiguravaju električnu učinkovitost i smanjuju gubitak snage; spriječiti opasnost, prilagoditi se teškim okruženjima i proširiti život sustava; olakšati širenje sustava i postići fleksibilnu konfiguraciju; Pojednostavite instalaciju i održavanje i osigurajte kompatibilnost komponente.

2. Različite vrste konektora razlikuju se u svrhu, dizajn (polaritet, metoda instalacije), performanse (trenutni nošenje, izdržljivost), kompatibilnost i primjenjivi scenariji.
